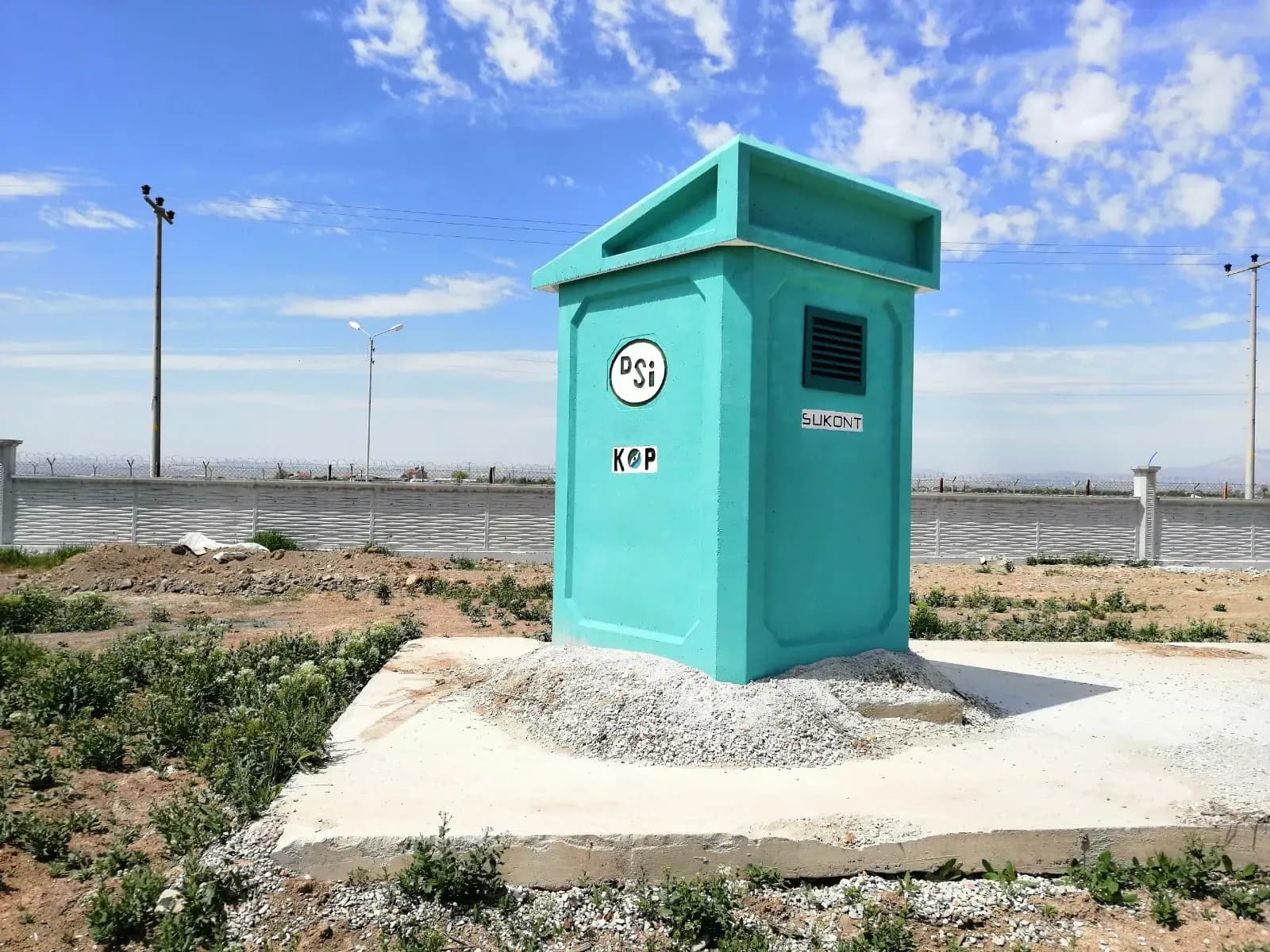

Buğday tarlasında yeraltı suyu ölçüm kabini

Su Ölçüm Tesisleri

Baraj, kanal, akarsu, basınçlı boru, yeraltı ve içme suyu noktalarında seviye, debi ve kaliteyi sürekli ölçüp tek merkeze ileten ölçüm istasyonları.

Barajdan kuyuya, kanaldan boruya; suyun olduğu her noktada sürekli ölçüm.

Su gözlem istasyonları seviye, debi, basınç ve su kalitesini sahada ölçer, kaydeder ve merkeze iletir. Enerjisini güneşten alır; bütün istasyonlar tek ekrandan izlenir.

Baraj, kanal, boru ve kuyuda ölçüm
Güneş enerjisiyle kesintisiz çalışma
Temassız seviye, hassas debi
Tek ekran ve mobil alarm

Ölçülen Su Yönetilir

Doğru planlama, su döngüsünün her aşamasının aynı anda ve hassas biçimde ölçülmesine dayanır. Veri, karar vericiye değerini yitirmeden ulaştığında sulama programı, içme suyu öngörüsü ve taşkın önlemi aynı gerçek tabloya bakar.

Bu yüzden ölçüm, tasarrufun ilk adımıdır. Ölçüm ve takibin kapsamlı uygulandığı sulama ve içme suyu sahalarında elde edilen sonuçlar aşağıda.

kısa vadede su tasarrufu: %20
uzun vadede su tasarrufu: %50

Baraj, Gölet ve Göller

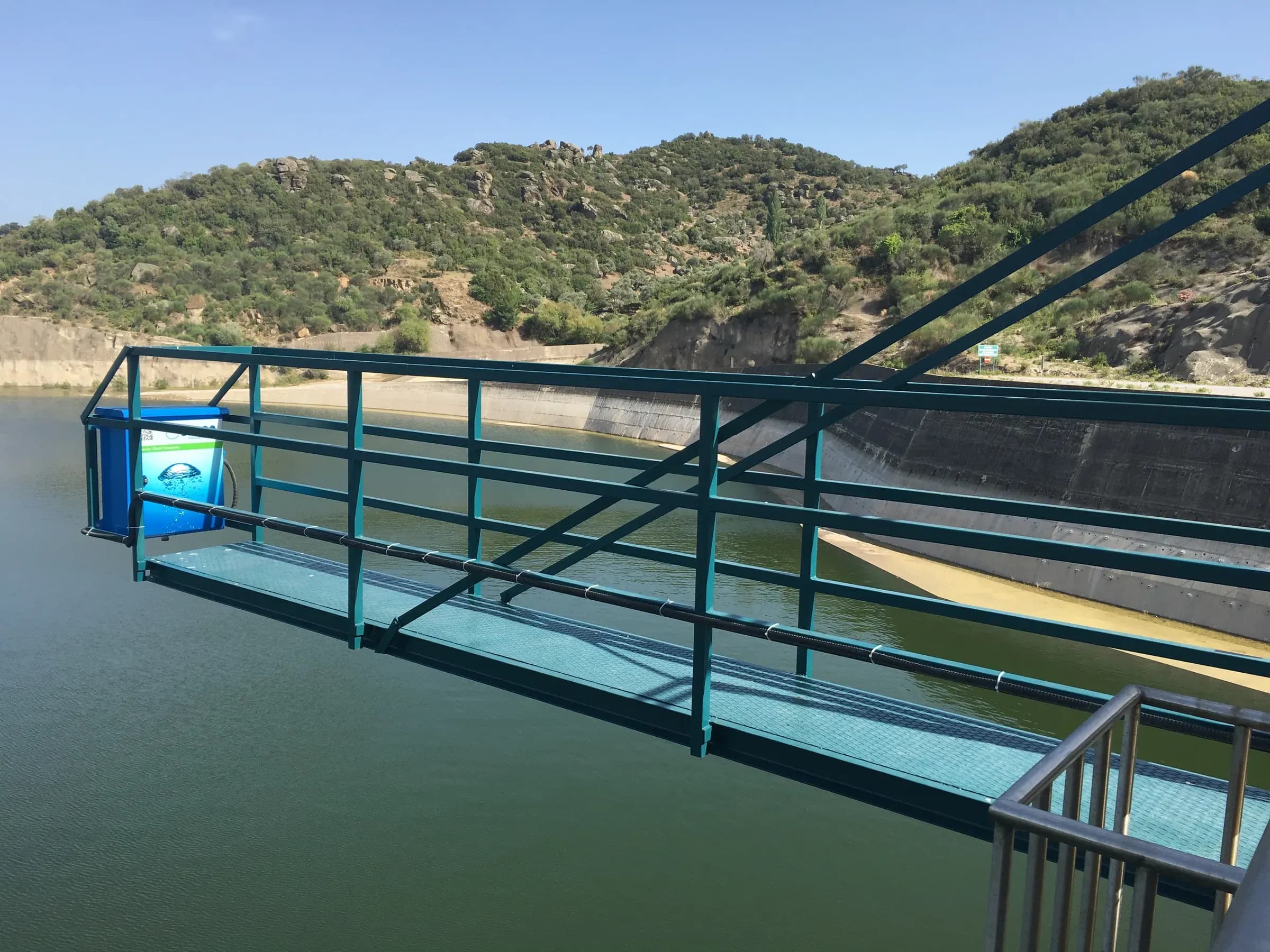

Baraj gölü üzerinde seviye ölçüm platformu

Depolamalı tesislerde seviye ve hacim sürekli izlenir. Yağışlı dönemde taşkın riski erken görülür; kurak dönemde içme ve sulama suyu için ayrılan miktar takip edilir.

Seviye ve hacim takibi
Yağış ve buharlaşma ölçümü
Eşik aşıldığında alarm

Açık Kanal ve Akarsular

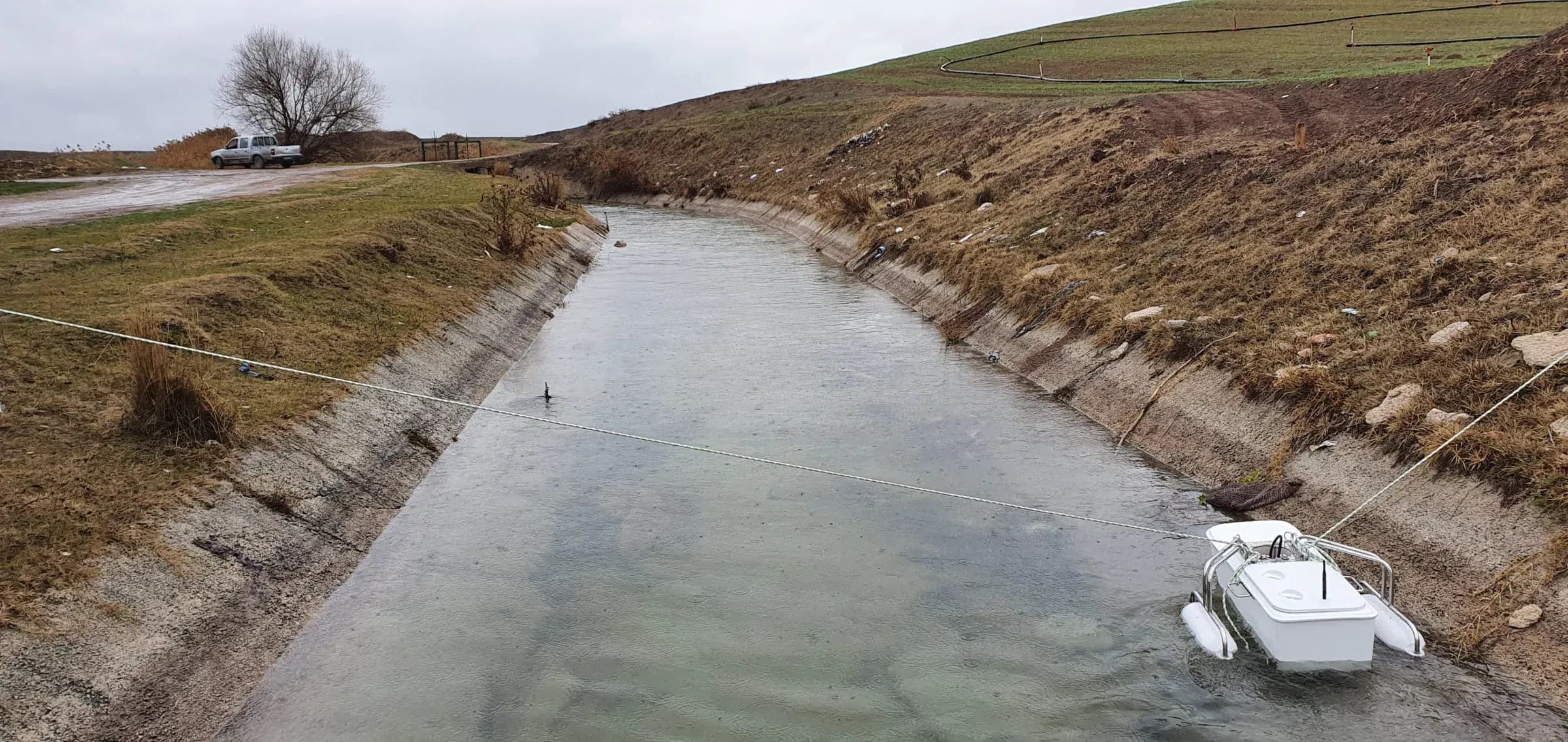

Doğal akarsuda akustik Doppler teknesiyle debi ölçümü

Kanal ve akarsularda seviye, suya temas etmeyen ultrasonik ya da radar sensörle ölçülür. Ölçülen seviye, o kesite özel hazırlanan debi anahtarı tablosuyla anlık debiye çevrilir.

Düzgün kesitli beton kanallarda tablo hesapla çıkarılır. Eğimin ya da hızın değiştiği kanallarda ve doğal yataklarda ise kesit akustik Doppler cihazıyla taranır, tablo bu ölçüme göre kurulur.

Akustik Doppler ile Debi Ölçümü

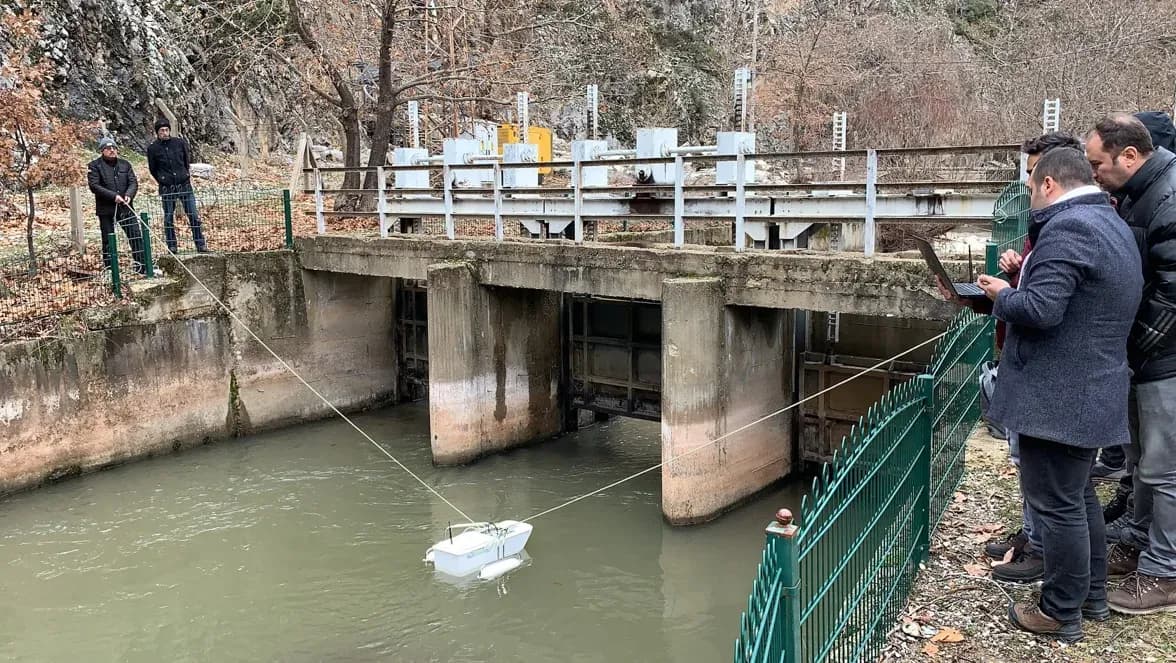

Regülatör kesitinde akustik Doppler ile ölçüm

Cihaz sürekli kullanım için satın alınabilir ya da kısa süreli ihtiyaçlar için ölçüm hizmeti olarak sağlanır.

Kablosuz Bağlantı: Ölçüm sırasında veriler Wi-Fi ile bilgisayara aktarılır; geniş kesitlerde kablo gerekmez.
İhtiyaca Göre Tekne: Ölçüm teknesi kesite ve akışa uygun ölçülerde yerli olarak üretilir.
6 Saate Kadar Çalışma: Tek şarjla birden çok noktada ölçüm yapılabilir.

Yüzey Suyu Ölçüm İstasyonları

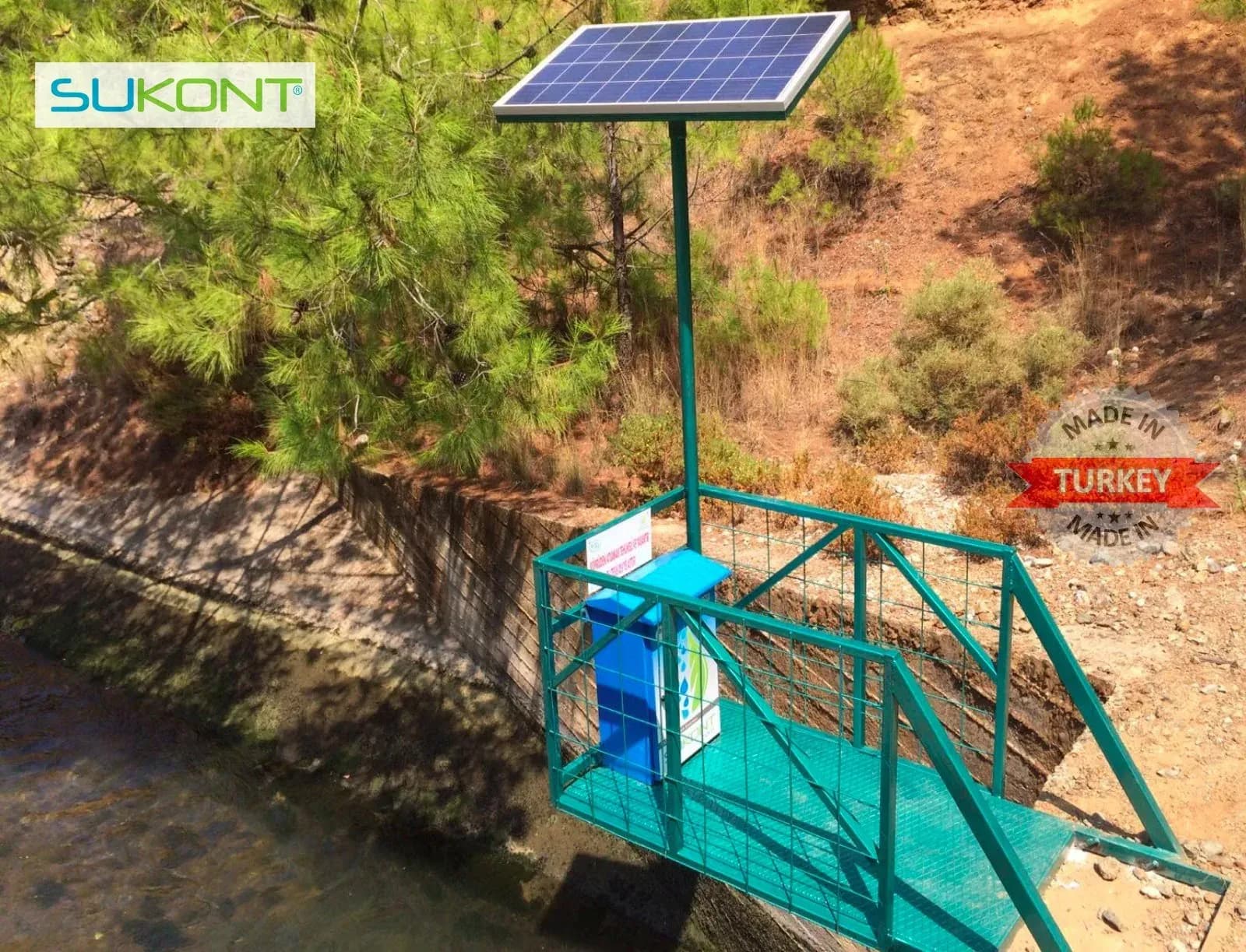

Güneş enerjisiyle çalışan yüzey suyu ölçüm istasyonu

İstasyonlar kanal kesitine dokunmadan kurulur ve biriken tortudan etkilenmez. Sarsıntıya ve dış müdahaleye karşı metal konstrüksiyonla korunur.

Suya temas etmez, bakım gerektirmez
Enerjisini güneş panelinden üretir
Suyu kesmeden, tesise zarar vermeden kurulur
Zayıf sinyalli bölgelerde de veri iletir
Dokunmatik ekranla istasyon başında rapor

Cebri Borular ve Basınçlı Hatlar

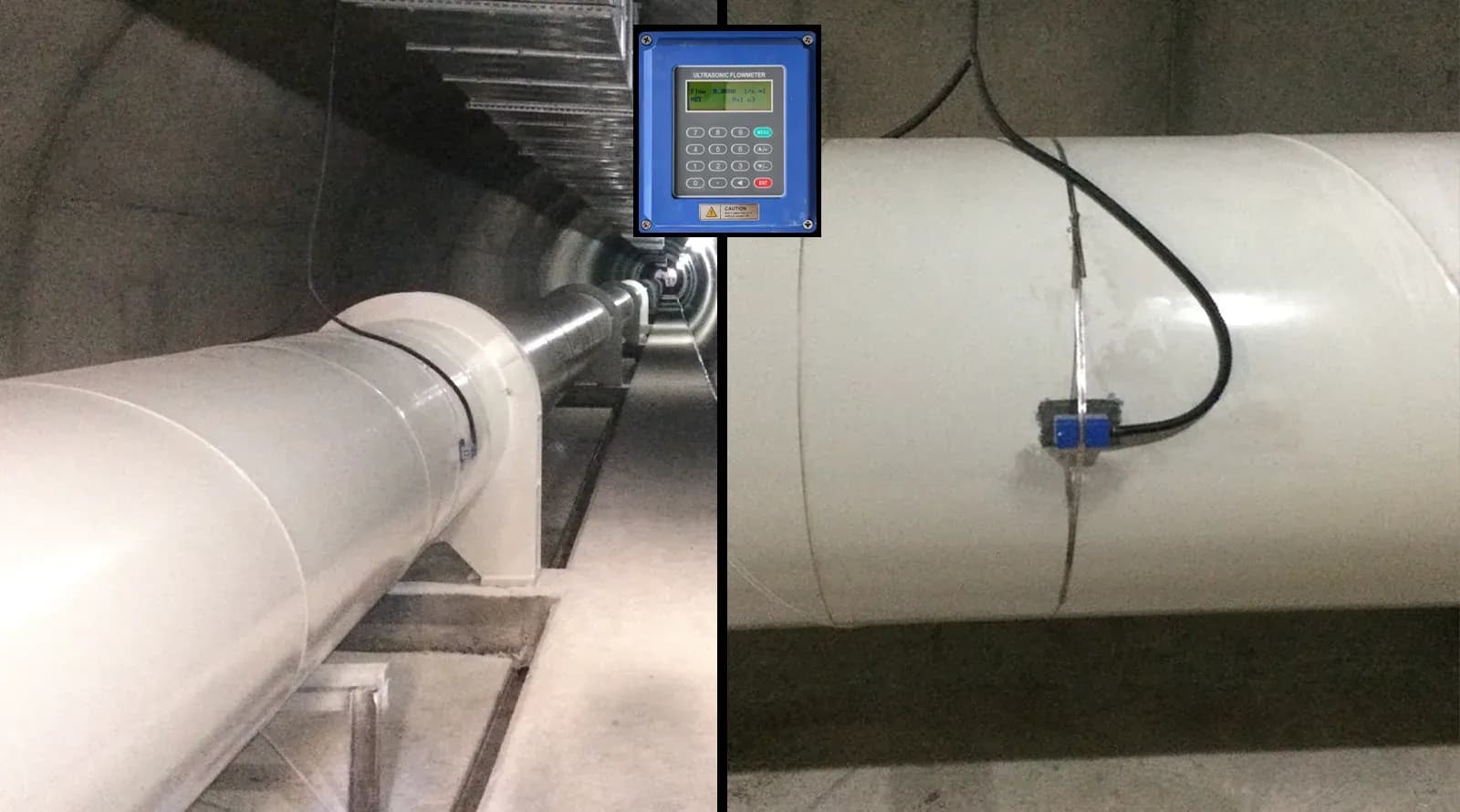

Tünel içindeki cebri boruda ultrasonik debimetre sensörü

Baraj dip savaklarından içme suyu ve sulama hatlarına, terfi sistemlerinden depolara kadar kapalı hatlarda anlık ve sezonluk debi ölçülür. Bir tesisten ayrılan her hat ayrı ölçülür; tanımlanan sınırın dışına çıkan kullanımda alarm gönderilir.

Ultrasonik Debimetre: Boruyu kesmeden, akışı durdurmadan dışarıdan takılır. DN 50 ile DN 6000 arasındaki borularda çalışır.
Elektromanyetik Debimetre: Hatta flanşla bağlanır, daha hassas ölçüm gereken noktalarda tercih edilir. İçme suyunda teflon, sulama suyunda kauçuk iç yüzey kullanılır.

Yeraltı Suları

Gözlem kuyularında üç parametre, tek gövdeli bir sensörle sürekli ölçülür. Veriler istenen aralıklarla raporlanır, kuyular arasında karşılaştırmalı grafik çıkarılır.

Seviye: Su basıncından, santimetre cinsinden.
Sıcaklık: Santigrat derece cinsinden.
EC (İletkenlik): Mikrosiemens cinsinden; yeraltı suyundaki tuzluluğun göstergesi.

Konya Kapalı Havzası'nda 122 Kuyu

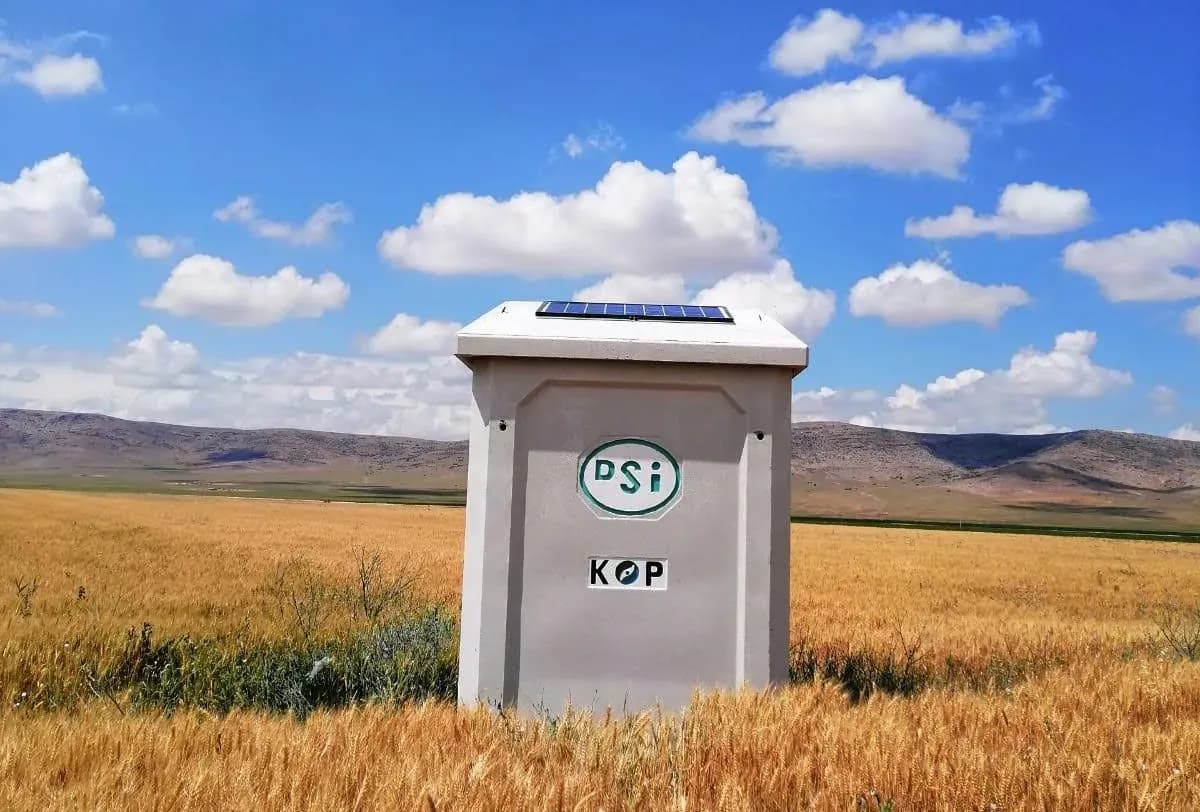

Konya Kapalı Havzası'nda buğday tarlasındaki gözlem kuyusu kabini

Türkiye'nin sulanabilir arazisinin yüzde 13'üne sahip Konya Kapalı Havzası'nda yeraltı suyu, yağışın ülke ortalamasının altında kalmasına karşın yoğun biçimde kullanılıyor. DSİ ile KOP Bölge Kalkınma İdaresi arasındaki protokolle yürütülen projede 122 gözlem kuyusuna seviye, sıcaklık ve EC ölçen sensörler kuruldu.

Betonarme kabinlerdeki sistemler enerjisini güneşten alıyor ve verileri GSM üzerinden DSİ Genel Müdürlüğü'ne gönderiyor. Böylece su çekimiyle seviye değişimi arasındaki ilişki ilk kez sürekli veriyle izlenebiliyor.

İçme Suyu Kalitesi

İçme suyu tesislerinde giriş ve çıkış debisiyle birlikte kalite parametreleri sürekli analiz edilir. İhtiyaca göre yeni parametreler eklenebilir.

Giriş ve çıkış debisi
pH
İletkenlik (tuzluluk)
Bulanıklık
Çözünmüş oksijen
Klorofil-a
Klor

İstasyonun Bileşenleri

İstasyon panosundaki veri işleyici ve kontrol cihazı

Bütün istasyonlarda yerli üretim veri işleyici ve kontrol cihazı kullanılır. 5 ya da 7 inçlik dokunmatik ekranı sayesinde saha görevlisi raporu ve grafiği istasyon başında görür, Bluetooth ve Wi-Fi ile kablosuz bağlanır.

Güneş Enerjisi: Şebekeye bağlı olmadığı için elektrik kesintisinde veri akışı durmaz.
Her Sensörle Uyumlu: RS485 Modbus RTU gibi evrensel protokollerdeki sensörlerle çalışır.
Tek Panoda Çoklu Ölçüm: Aynı noktadaki farklı ölçümler tek panoda toplanır.

Tek Ekran, Mobil Takip

Bütün istasyonlar, ölçüm türüne göre renklendirilmiş tek bir ekranda izlenir. Her kullanıcı yalnızca yetkili olduğu istasyonları görür ve kendi eşik değerlerini tanımlar.

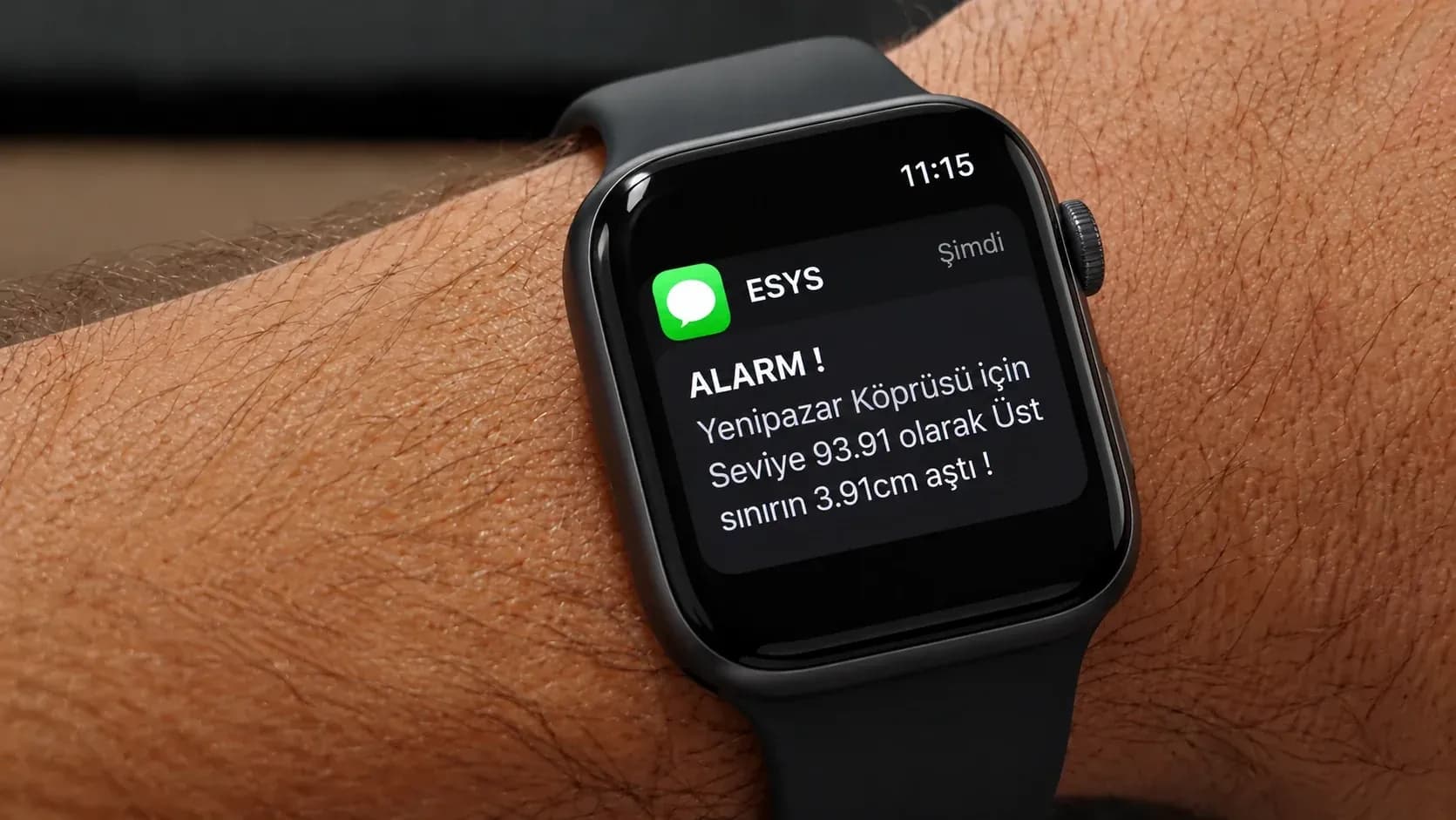

Mobil uygulama istasyonları günün her saati takip eder. Eşik aşıldığında telefona ve akıllı saate bildirim gelir.
